Experimentierplatine Embedded Systems
Elektrotechnik-Projekt
Projektteam:
- Tristan Julius Hillmann, Elektrotechnik (B.Sc.)
- Filip Mijac, Elektrotechnik (B.Sc.)
Modul: Elektrotechnik-Projekt
Betreuer:
- Prof. Dr. Jürgen Wübbelmann,
- Dr. Ralf Hagemann
In diesem Projekt wird eine Experimentierplatine für das Praktikum des Moduls Embedded Systems entwickelt. Die Platine besitzt mehrere Schnittstellen, Sensoren und Aktoren, welche durch ein Mikrocontroller Board angesprochen werden können.

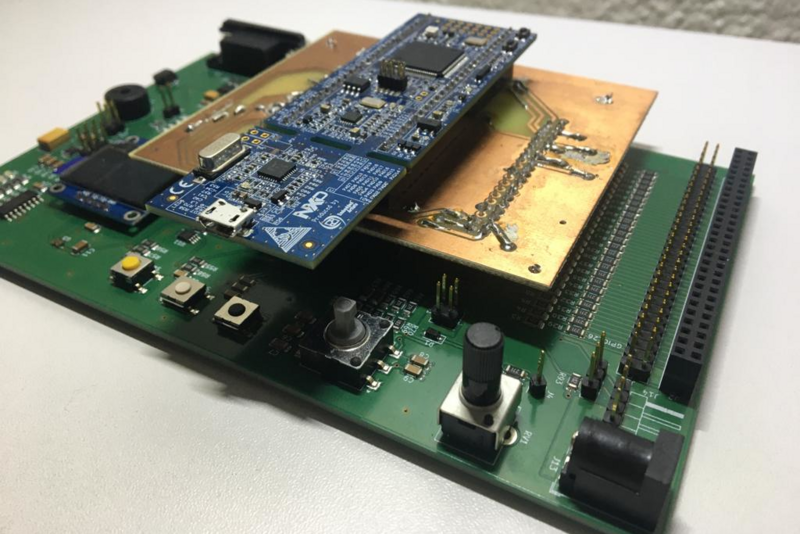

Entwickelt wird die Platine für ein STM Nucleo-64 Board. Es können allerdings auch andere µC, wie der derzeit für das Praktikum genutzte LPCXpresso 1769, über eine Adapterplatine angeschlossen werden. Durch die Option, verschiedene µC auf der Platine zu verwenden, ist es möglich, das Board auch in anderen Fachbereichen einzusetzen. Erweiterungen sind mit der hochschuleigenen Platine in Zukunft schnell und unkompliziert möglich.
Peripherie:
- OLED Display
- Beschleunigungssensor
- Temperatursensor
- Lichtsensor
- Piezolautsprecher
- EEPROM
- LEDs
- Poti
- Taster, Joystick
Schnittstellen:
- UART über USB
- CAN
- 4 Pin PWM für PC-Lüfter
- Sparkfun Qwiic Connect
- Anschlüsse für Arduino Shields

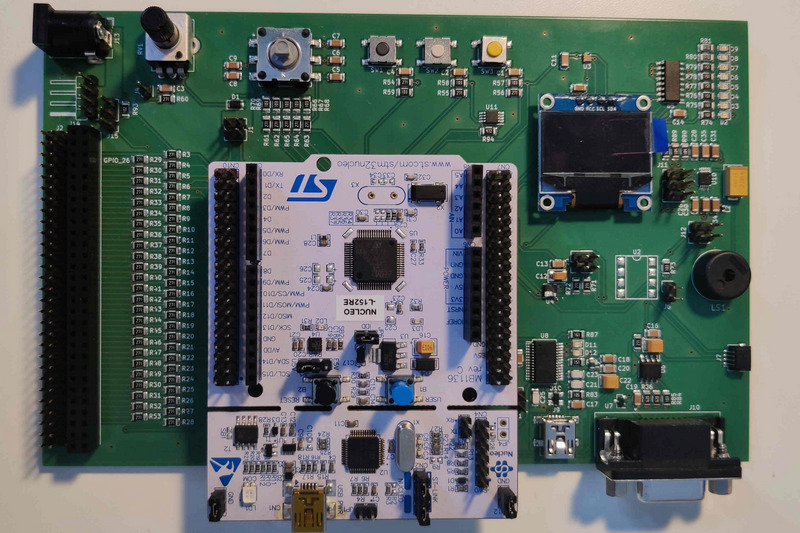

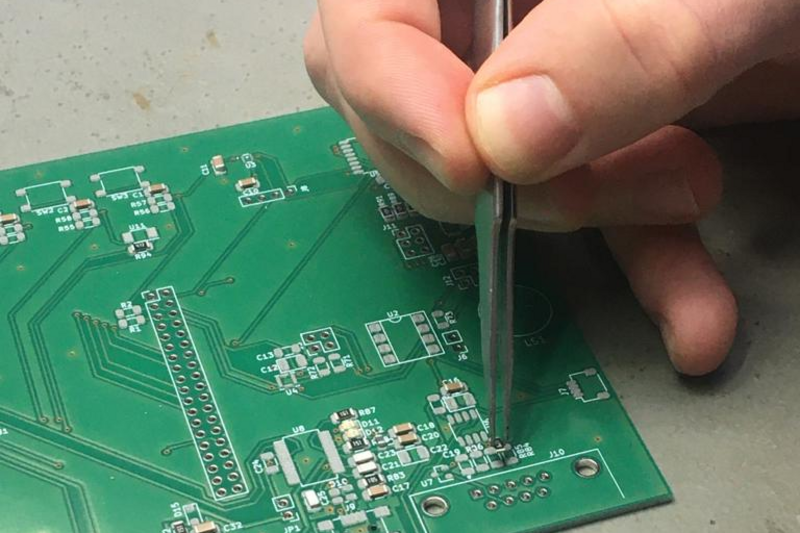

Projektbilder
