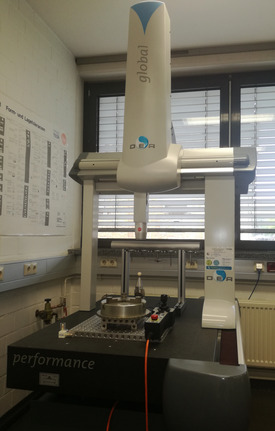

Global Performance 575 3D- Koordinatenmessgerät
Hersteller: DEA
Messbereich: X-Achse - 500 mm
Y-Achse - 700 mm
Z-Achse - 500 mm
MPEE : 1,5 + 3 / 1000 µm
MPEP : 1,6 µm
Messwertauflösung. 0,039 µm
Software: Quindos7 V2019.1 R-1
ATOS Core 200 SN Optisches Messsystem
Hersteller: GOM
Messvolumen: 200 x 150 x 150 mm
Grenzwerte: Antastabweichung Form (Sigma): 0,004 mm
Antastabweichung (Maß): 0,015 mm
Kugelabstandsabweichung: 0,012 mm
Längenmessabweichung: 0,027 mm

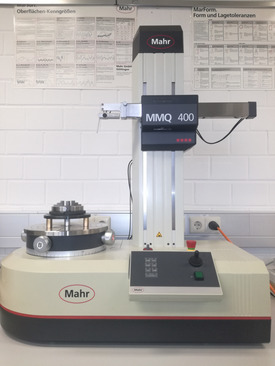

MMQ 400 Formmessgerät
Hersteller: Mahr
X – Achse: Geradheitsabweichung pro 100 mm: 0,4 µm
Rechtwinkligkeit: X/C – Achse: 1 µm
Z – Achse: Geradheitsabweichung pro 100 mm: 0,15 µm
Parallelitätsabweichung Z/C – Achse: 0,5 µm
C – Achse: Rundheitsabweichung: 0,01 + 0,0002 µm / mm Messhöhe
Laufabweichung: 0,02 + 0,0001 µm / mm Messradius
FMT – 450 C10 Kraft – Weg – Messgerät
Hersteller: Alluris
Vorschub (Weg): 190 mm
Geschwindigkeit: 0,1 … 900 mm / min
Max. Kraft: 1000 N
Genauigkeit Kraft: +/- 0,5% MW
Weg: +/- 0,1 mm
Geschwindigkeit: +/- 0,5 %
Quindos
Quindos ist ein Mess– und Auswerteprogramm für verschiedene Koordinatenmessgeräte. Es bietet eine Vielzahl von Anwendungsmöglichkeiten. Unter anderem stehen unterschiedliche CAD- Optionen, sowie das Messen von Verzahnungen, Schneckengetrieben oder Nockenwellen zur Verfügung.
I++ Simulator
Der I++ Simulator ermöglicht die Simulation eines kompletten Messablaufes. Somit kann vorab eine Kollisionsbetrachtung durchgeführt und auch der Zeitaufwand für die Messung beurteilt werden, ohne die reale Messmaschine einsetzen zu müssen.
GOM Inspect Professional
Diese Software ermöglicht das Auswerten von 3D- Messdaten verschiedener Messgeräte. In unserem Labor wird es für die Auswertung der Messdaten genutzt, die mit dem optischen Messsystem erfasst wurden.
